40kHZ超聲波收發電路原理圖大全

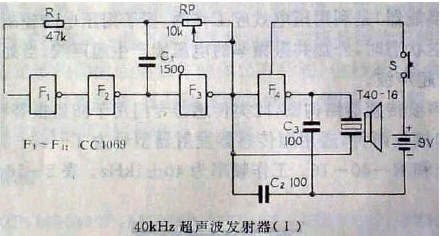

40kHZ超聲波發射電路(1)
40kHZ超聲波發射電路之一，由F1~F3三門振蕩器在F3的輸出為40kHZ方波，工作頻率主要由C1、R1和RP決定，用RP可調電阻來調節頻率。
F3的輸出激勵換能器T40-16的一端和反向器F4，F(xiàn)4輸出激勵換能器T40-16的另一端，因此，加入F4使激勵電壓提高了一倍。電容C3、C2平衡F3和F4的輸出，使波形穩定。電路中反向器F1~F4用CC4069六反向器中的四個反向器，剩余兩個不用（輸入端應接地）。電源用9V疊層電池。測量F3輸出頻率應為40kHZ±2kHZ，否則應調節RP。發射超聲波信號大于8m。
40kHZ超聲波發射電路(2)
40kHZ超聲波發射電路之二，電路中晶體管VT1、VT2組成強反饋穩頻振蕩器，振蕩頻率等于超聲波換能器T40-16的共振頻率。T40-16是反饋耦合元件，對于電路來說又是輸出換能器。T40-16兩端的振蕩波形近似于方波，電壓振幅接近電源電壓。S是電源開關，按一下S，便能驅動T40-16發射出一串40kHZ超聲波信號。電路工作電壓9V，工作電流約25mA。發射超聲波信號大于8m。電路不需調試即可工作。
40kHZ超聲波發射電路(3)
40kHZ超聲波發射電路之三，由VT1、VT2組成正反饋回授振蕩器。電路的振蕩頻率決定于反饋元件的T40-16，其諧振頻率為40kHZ±2kHZ。頻率穩定性好，不需作任何調整，并由T40-16作為換能器發出40kHZ的超聲波信號。電感L1與電容C2調諧在40kHZ起作諧振作用。本電路適應電壓較寬（3~12V），且頻率不變。電感采用固定式，電感量5.1mH。整機工作電流約25mA。發射超聲波信號大于8m。

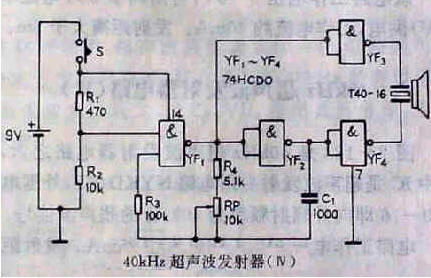

40kHZ超聲波發射電路(4)
40kHZ超聲波發射電路之四，它主要由四與非門電路CC4011完成振蕩及驅動功能，通過超聲換能器T40-16輻射出超聲波去控制接收機。其中門YF1與門YF2組成可控振蕩器，當S按下時，振蕩器起振，調整RP改變振蕩頻率，應為40kHZ。振蕩信號分別控制由YF4、YF3組成的差相驅動器工作，當YF3輸出高電平時，YF4一定輸出低電平；YF3輸出低電平時，YF4輸出高電平。此電平控制T40-16換能器發出40kHZ超聲波。電路中YF1~YF4采用高速CMOS電路74HC00四與非門電路，該電路特點是輸出驅動電流大（大于15mA），效率高等。電路工作電壓9V，工作電流大于35mA，發射超聲波信號大于10m。

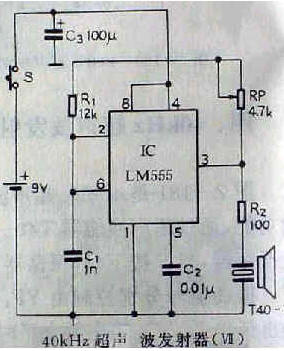

40kHZ超聲波發射電路(5)
40kHZ超聲波發射電路之五，由LM555時基電路及外圍元件構成40kHZ多諧振蕩器電路，調節電阻器RP阻值，可以改變振蕩頻率。由LM555第3腳輸出端驅動超聲波換能器T40-16，使之發射出超聲波信號。電路簡單易制。電路工作電壓9V，工作電流40~50mA。發射超聲波信號大于8m。LM555可用NE555直接替代，效果一樣。
雙穩態超聲波接收機電路
由于單穩態接收機無記憶功能，所以不能用在家用電器的開與關中，適用面不寬。是一種雙穩態超聲波接收機電路，它的前級電路同圖2-186電路完全一樣，只是執行電路不同。
電路中，由VT5、VT6及相關輔助元件構成雙穩態電路，當VT4每導通一次（發射機工作一次），觸發信號經C7、C8向雙穩電路送進一個觸發脈沖，VT5、VT6狀態翻轉一次，當VT6從截止狀態轉變成導通狀態時，VD5截止，VT7截止，繼電器K釋放；
當再來一個觸發信號時，VT6由導通轉變?yōu)榻刂範顟B(tài)，VD5導通，VT7導通，繼電器K吸合......由于增加了雙穩電路，使之用于電燈、電扇、電視等電器遙控成為現實。調試時，在a點與+6V（電源）之間用導線快速短路一下后松開，繼電器應吸合（或釋放），再短路一下松開，繼電器應釋放（或吸合），如果繼電器無反應，請檢查雙穩電路元件焊接質量和元件參數。一般情況下一次即可成功。
單穩式超聲波接收器電路
單穩式超聲波接收器電路原理圖，超聲波換能器R40-16諧振頻率為40kHZ，經R40-16選頻后，將40kHZ以外的干擾信號衰減，只有諧振于40kHZ的有用信號（發射機信號）送入VT1~VT3組成的高通放大器放大，經C5、VD1檢出直流分量，控制VT4、VT5組成的電子開關帶動繼電器K工作。由于該電路僅作單路信號放大，當發射機每發射一次超聲波信號時，接收機的繼電器吸合一次（吸合時間同發射機發射信號時間相同），無記憶保持功能。可用作無線遙控攝象機快門控制、兒童玩具控制、窗簾控制等。電路中VT1β≥200，VT2β≥150，其他元件自定。電路不需調試即可工作。如靈敏度和抗干擾不夠，可檢查三極管的β值與電容C4的容量是否偏差太大。經實測，配合相應的發射機，遙控距離可達8m以上。在室內因墻壁反射，故沒有方向性。電路工作電壓3V，靜態電流小于10mA。
